【Snap-on 自作ビットドライバー（キャブレター用）】

/28 (Wed)]

Snap-on自作ドライバー第2弾、今回はキャブレター専用のビットドライバー作りです(o＾―゜)b

キャブドライバーに関しては何と言っても長さ制限が最大の難関(o_ _)o

更に『どうせ作るならWeraの813Rを超えるグリッピングに出来ないものか』と悩んでいたトコロ、

Snap-onのSGSR3AR Seal Removal Toolがちょうどいい長さだと判明。

※今回はコチラのグリップのみを使うのでツールの紹介は省略させて頂きます。　※同品番ですが、カタログのデザインと異なります。

813Rのサイズを基にサイジングとグリッピングの比較をした結果、813Rを超えるのはこのソフトグリップしか無いと確信。

（因みに同じ長さのハードグリップにするとSGSR3ARよりは勿論、813Rよりも細くなってしまったので今回はお預けに(o_ _)o）

今回も作り方的には前回と変わらず、シールドライバーからシャフトを抜いて新しいシャフトの深さまで掘り下げます。

コチラもDeenの50mmシャンクを圧入して完成ヾ(*´∀｀*)ノ

グリッピングは勿論ですが、やはりデザインでもSnap-onが一歩リードですかねｗ

クイックリリース⇒マグネットになったことでビットの脱着が楽になった点は勿論ですが、先端が細くなった点も大きなポイント。

特に狭所で短いビットを使う際は断然有利になります(´∀｀)

グリップの向上でキャブレター以外にも使えそうな箇所が増えたので、使い倒していきたいと思いますヾ(*´∀｀*)ノ

【ツール／Snap-on】の記事一覧

2013 04/12 【Snap-on TR72 Standard Handle Quick Release Ratchet 4-7/16" [1/4" Drive]】
2013 04/07 【Snap-on SSDP62IRRB A.C.R. Phillips #2 Repair Blade 6"】
>>　2012 11/28　【Snap-on 自作ビットドライバー（キャブレター用）】
2012 11/27 【Snap-on 自作ビットドライバー】
2012 11/26 【Snap-on SSDMR4B Magnetic Ratcheting Screwdriver/Standard/Black 8-3/4"】
『ツール／Snap-on』の記事をもっと読む

comments (0) ｜ ▲ Top

【Snap-on 自作ビットドライバー】

/27 (Tue)]

Snap-onのラチェドラを手に入れた直後でしたが

ハードグリップの感触があまりにも良かったので、今度は自分でビットドライバーを作ってみることにしましたｗ

Snap-onはグリップのみを単品で販売しており、色、サイズ共に非常に多彩なラインナップ。

このグリップに好きなシャンク（別途用意）を組むことで、思いのままのドライバーを作ることができるのです(´∀｀)

今回は初めての自作ということで、ラチェドラと同じサイズ＆色のグリップを使って同じ長さのビットドライバーの作成にチャレンジしました。

要は前回のラチェット無しバージョンですね(o＾―゜)b

シャンクは空回りすることを警戒して、強めのローレットが着いているDeenの150mmシャンク。

コレをグリップに圧入すると、あっという間（？）にビットドライバーが完成(´∀｀)

※通常はPBのブレードのように、シャフトの両側に空転止めの羽根が付いているモノを打ち込みます。

今回はテストも兼ねているのでローレットのみで空転を止めているイレギュラーな方法とご認識下さい(-人-)

メッキのシャンクが個人的にグッド(´∀｀)

肝心の強度テストですが、試しに『本締め』ならぬ、『本気締め』をしてみましたが予想に反して全く問題無しヾ(*´∀｀*)ノ

今後使い倒せばガタが出てくるかもしれませんが、その時は簡単に修理が可能です(o＾―゜)b

ラチェドラと比較すると、わずかながら今回のグリップが細く作られていて握り心地は非常にソフト(´∀｀)

個人的にはラチェドラのグリップでも十分好感触でしたが、

手持ちのドライバーの中では今回のグリップが現時点で過去最高点を叩き出しています。

余計な機能は一切付いていない普通のビットドライバーですが、やはりこの軽さとグリッピングの良さはあらゆる場面で役に立ってくれそうです(´∀｀)

コレは車載でもガレージでも大活躍の予感・・・と言うかこの時点でメインに登り詰めた感がｗｗｗ

欲しい欲しいと思っていたSnap-onのビットドライバーがあっと言う間に完成ヾ(*´∀｀*)ノ

今後バリエーションが増えそうな予感ｗｗｗ

【ツール／Snap-on】の記事一覧

2013 04/07 【Snap-on SSDP62IRRB A.C.R. Phillips #2 Repair Blade 6"】
2012 11/28 【Snap-on 自作ビットドライバー（キャブレター用）】
>>　2012 11/27　【Snap-on 自作ビットドライバー】
2012 11/26 【Snap-on SSDMR4B Magnetic Ratcheting Screwdriver/Standard/Black 8-3/4"】
2012 06/28 【Snap-on FHD80 Classic Hard Handle Sealed Head Ratchet 8-11/16" [3/8" drive]】
『ツール／Snap-on』の記事をもっと読む

comments (0) ｜ ▲ Top

【KTC BAE234 早回し変換アダプタセット】

/26 (Mon)]

本来はこのブログでも紹介することの少ないアクセサリー類ですが、今回のような技ありアクセサリーはドンドン紹介していきたいと思います( ´艸｀)

ラチェットを使う際にエクステと同じくらいの頻度でお世話になる変換アダプター（リンクはSnap-on）、

ラチェットとソケットの差し込みサイズが異なる場合に使われますね(o＾―゜)b

1/4"、3/8"、1/2"ドライブ各々の変換パターンは4通り。

①1/4"→3/8"
②3/8"→1/4"
③3/8"→1/2"
④1/2"→3/8"

その中でも今回は①、③限定になるのですが、KTCで画期的とも言えるアダプターを見つけました。

KTC BAE234 早回し変換アダプターセット（BAE23 & BAE34）

一見するとクイックスピンナーのように見えますが、実はコチラ上記①、③の変換アダプターになっています。

通常の変換アダプターはその構造上、高さが出てしまうのが最大のネック。

①、③に関しては大きなソケットをコンパクトなラチェットで回せることが最大の長所なのですが、この高さでは本末転倒。

高さだけに限定すれば、普通に同サイズのラチェットを使った方が低い場合もありますｗ

一方今回のアダプターはこのサイズ違いを見事に逆手に取り、大きなサイズの中に小さなサイズを作ってしまっているのです。

□=1/4"　□=3/8"

装着して生じる高さ、と言うか厚さはわずか数mm。

そして、本来であれば無駄になるであろう、その厚みを見事に活かした早回し用のスピンナー。

要は、大きな差し込みの中に小さな差し込みを作ることで

高さを極限まで抑えただけでなく、早回し用のスピンナーまで着いている一石二鳥ならぬ一石三鳥のアダプターなのです(´∀｀)

因みにこの2つを組み合わせるとこんなことも出来ちゃいますｗｗｗ

100％ウケ狙いの組み合わせですが、これでも冒頭のアダプターより高さが出ないトコロは凄いとしか言いようがありませんね。

筒状になっている内側のスクエアにはちゃんとラチェット側のボールの逃げが作られています。

全方向ではなく一ヶ所だけに逃げを作ることで、（筒状になっていることで懸念される）強度の問題をクリアしています。

逃げの場所が正面から見ても一目でわかるよう、KTCロゴの真裏の面に作っているのもさすが日本製ならではの細かい配慮(o＾―゜)b

続いてソケット側（外側）は中が空洞なので（ボールがつけられないので）そのままだとソケットが何の抵抗も無くスルッと外れてしまうのですが、

スピンナー部分の裏にマグネット（上記写真で確認できますね）を付けてソケットの脱落を防いでくれているのです。

『こんなに薄いとすぐに割れちゃうんじゃないの？』と一瞬不安になりましたが、

（確かに通常のアダプターと比べれば強度的に劣るのは間違いありませんが）

実際に使用する場合は筒の内側と外側から同時に力が加わる※ので、アダプターそのものに掛かる負担は意外と小さいのではないかと思います。

※内側と外側同時に力が加わる=お互いの力が相殺される？と考えています。

全てが発想の逆転から作られたこのツール、さすがの自分もこのアイディアには脱帽の連続。

アクセサリー的なツールですが、衝撃度的にはKnipexのプライヤーレンチ並みですね。

さすがにボール付きに比べると多少のガタが出てしまうのは仕方ないトコロですが、それでも十分お釣りが来るほどの利用価値。

強いトルクが必要な場所での使用はあまりオススメできませんが、どうしても高さを出したくない場所では大活躍してくれるでしょう( ´艸｀)

・KTC 早回し変換アダプタセット

・BAE234 (￥2,000・参考価格)

【ツール／KTC・nepros】の記事一覧

2014 04/29 【nepros NBEC38 コンパクトクイックスピンナ】
2013 04/22 【nepros NBE28＆NBE38　クイックスピンナ】
>>　2012 11/26　【KTC BAE234 早回し変換アダプタセット】
『ツール／KTC・nepros』の記事をもっと読む

comments (0) ｜ ▲ Top

【Snap-on SSDMR4B Magnetic Ratcheting Screwdriver/Standard/Black 8-3/4"】

/26 (Mon)]

ツールカテゴリーを開設して約1年。

この1年間で様々なドライバーを買ってきましたが、やはりと言うべきか、遂にと言うべきか、買ってしまいました。

Snap-on SSDMR4B Magnetic Ratcheting Screwdriver/Standard/Black 8-3/4"

スナップオンのラチェットドライバー、通称ラチェドラですヾ(*´∀｀*)ノ

※今回の日記に関しましては通常のドライバーとラチェドラを区別するため、

ソリッドドライバー→ドライバー、ラチェットドライバー→ラチェドラと呼ばせて頂きます。混同無きようお願いします。

ツールの紹介の前にラチェドラに関して少々お話しを。

『ドライバーにラチェットは要らない。』

買っておいていきなりこんなことを言うのもなんですが、早く回すことを目的とするドライバーというものに対しての持論です。

基本的にラチェットとは限られた狭い場所の限られた角度でもボルトが回せるように作られたもの。

ツールを360°回せない場所でその真価を発揮します。

一方ドライバーを使うということは360゜回せることが前提、逆に言えば360゜回せない場所ではほとんど使い物になりません。

そんなドライバーにラチェットが付いてても

『ドライバーを使う＝360°回せるなら、ラチェット使うより普通にクルクル回した方が効率がいいんじゃないの？』というのが率直な意見であります。

そんなわけで、自分はこのラチェドラに対して常に疑問を感じていたのです。

しかし、いざ試しに使ってみるとソリッドドライバーでは不可能な決定的な長所が見つかりました。

人間に関節が存在する以上、ドライバーを回す動作は

グリップから手を離して（もしくはグリップ上で滑らせて）持ち替えて再び回す、コレが基本動作です。

ドライバーを実際に回してみるとわかると思いますが、

思い切り握り込んだままでの持ち替えは不可能なので、持ち替える際はグリップに掛けていた力を大なり小なり抜かなくてはいけません。

様々な作業の中で強く押し込みながらボルトを締め込まなくてはいけない時、ありますよね(ｏ＾―゜)ｂ

高いトルクで締められている（高い締め付けトルクが要求される）ボルトの締緩、パーツを落とさぬよう片手でソレを支えながらの締緩。

そんな『力を加えながらの締緩』が要求される最中にグリップを持ち変える一瞬とは言え、力を抜かなくてはいけないのです。

この一瞬の力の緩みが原因で締めていたボルトを落としたり、ドライバーそのものを落としてしまったり、

残る片手の力までフッと抜けて大事な大事なメッキパーツを落としてしまったり（←個人的に最重要）。

最悪のパターンはボルトをナメてしまったり力が反発して受け側のネジ山が飛んでしまったりと、深刻なダメージにも繋がっているわけですね。

一方のラチェドラは（ラチェットが付いているので）グリップを一切持ち変えずに連続作業が可能、これこそがラチェドラ唯一にして最大の長所です。

つまりグリッピング＆先端へのトルク伝達が非常に安定するだけでなく、常にトルクを掛けながらの締め込みが可能になるのです。

より確実な作業をする場合はラチェドラに軍配が上がりますね、プロメカから絶大な人気を誇っているのもうなずけます。

そんなラチェドラの代名詞的存在なのが今回のスナップオン。

プロメカ、サンメカ問わず誰しもが必ず1本は持っているであろう大ベストセラーとも言える超有名ラチェドラです。

それでは詳しいスペックとその魅力を紹介していきましょう(´∀｀)

グリップは耐久性に優れたクラシックハードグリップ、前回紹介したラチェットと同じタイプです(o＾―゜)b。

シャンク、グリップ共に長く作られていて全長は8-3/4"（約222mm）ほど、手持ちのビットドライバーでは一番長いサイズ。

グリップもWeraより長いのですが、グリップそのもののバランスがとにかく絶妙で手の小さな自分でも全く問題無くフィットしてくれます。

フィーリング的にはまさにWeraとPBの中間、バランス的には過去最高かもしれません。

グリップエンドはねじ込み式のキャップになっており、開けると中にビットが5本収納されています。

入り組みは写真左から
SDM221IRB (#1)　PHILLIPS® ACR® bits
SDM222IRB (#2)　PHILLIPS® ACR® bits
SDM223IRB (#3)　PHILLIPS® ACR® bits
SDM211B (3/16")　Flat Tip bits
SDM213B (9/32")　Flat Tip bits
となっています。※ACRビットはWeraのレーザーチップのような感じなので、相手を傷つけたくない場合は使用を避けて下さい(o＾―゜)b

収納と言ってもWera 28SBのビットホルダーのようなモノではなく、

ポッカリ空いたスペースにバラバラと入ってるだけなので本体を振るとマラカス状態ｗｗｗ

宴会でも使えるほどの派手な音を奏でてくれますので、これからの忘年会シーズンにお一ついかがでｓｙ( ゜∀゜)=◯)`Д゜)・;'

個人的には軽量化も兼ねてビットは全て抜いて別途保管をオススメします、さすがにこの音は気が散って仕方ないｗｗｗ

重量はソリッドドライバーと比べるとどうしても重たくなってしまいますが、

~~マラカス~~グリップエンドのビット収納部分が空洞になっているためか、ラチェドラの中では比較的軽量と思われます(o＾―゜)b

そしてメインのラチェット部分はギア数26枚、通常のラチェットと比べると非常に少なく感じますが、

ギアフィーリングは今まで体験したことのない、とてつもない軽さです。

当然のごとく候補に入っていたPBやWeraのラチェドラもさすがにこの点（ギアの軽さ）だけは比較対象にすらなりませんでした、それほどの軽さです。

ギア音も非常に心地良く、音を聞くだけでも軽さが十分に伝わります(´∀｀)

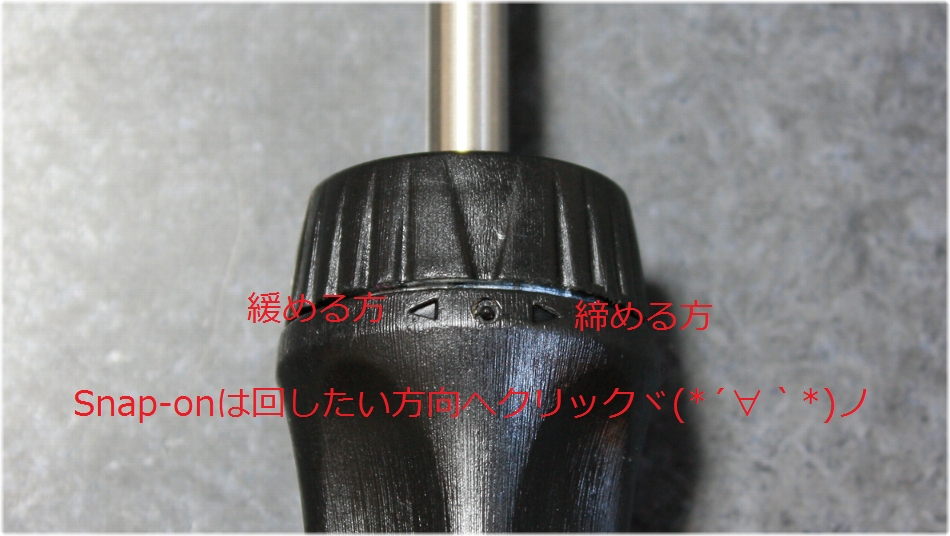

更に特筆すべきは、切り替えのクリックが通常とは逆になっているということ。

一般的なラチェドラはボルトを回したい方向とは逆の方向にクリックさせてラチェッティングさせるようになっているのですが、Snap-onはソレの逆。

つまり、回したい方向へクリックさせることで直感的な操作を実現させているのですヾ(*´∀｀*)ノ

コレに関しては本当にありがたい機能、~~物覚えが悪い~~ラチェドラを使い慣れていない自分もコレなら覚えられそうですｗｗｗ

ハードグリップということで耐久性は勿論、磨耗や汚れに対しても非常に強く、

ラチェット部分のリプレイスも可能なので、この先何年、何十年と使っても決して廃れることない逸品です。

ソリッドドライバーと使い分けても良し、メインで使い倒しても良し。

ある意味ラチェドラの完成形、文句無しのレギュラー入り(o＾―゜)b

・Snap-on Magnetic Ratcheting Screwdriver/Standard/Black 8-3/4"

・SSDMR4B (￥9,058・参考価格)
